Place of Origin: | Shenzhen, China |
---|---|
ब्रांड नाम: | Lunfeng |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | एलएफजेडडीएक्स111 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
मूल्य: | Negotiable |
पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 500000 टुकड़ा / टुकड़े |
नाम: | Autotype F150 PET फ्लैट मेम्ब्रेन स्विच | सामग्री: | पीईटी, पॉलिएस्टर (पीईटी), 0.188 मिमी चमकदार पीईटी |
---|---|---|---|
रंग की: | पैनटोन / आरएएल रंग, काला, नीला, ग्रे | विशेषता: | मैट सतह, सिल्वर सर्किट केबल |
योजक: | 2.54 मिमी पिच, स्टिफ़नर के साथ ZIF अंत | चाभी: | धातु के गुंबदों के साथ फ्लैट चाबियां, |
हाई लाइट: | F150 की मेम्ब्रेन स्विच,2.54mm पिच की मेम्ब्रेन स्विच,F150 LED मेम्ब्रेन स्विच |

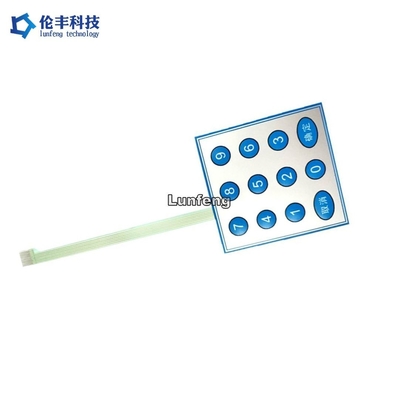

Autotype F150 की मेम्ब्रेन स्विच प्रोटोटाइप 2.54mm पिच कनेक्टर
Autotype F150 PET फ्लैट मेम्ब्रेन स्विच, मेम्ब्रेन स्विच रैपिड प्रोटोटाइप एम्बॉस्ड कीज़
झिल्ली स्विच विशेषताएँ
मेम्ब्रेन स्विच विभिन्न रूपों में उपलब्ध हैं और उपयोगकर्ता को विभिन्न फीडबैक स्तर प्रदान करने में सक्षम हैं।जब आप हमारे साथ काम करते हैं, तो आप देखेंगे कि हम आपके झिल्ली स्विच के अनुभव और व्यवहार पर चर्चा करते समय श्रव्य, स्पर्शनीय, स्नैप एक्टिंग डोम और पॉली-डोम जैसे शब्दों का उपयोग करते हैं।
पारंपरिक झिल्ली स्विच की विशेषताएं - पारंपरिक स्विच सर्किट और एक्चुएशन परतों के रूप में प्रवाहकीय चांदी की स्याही की एक मुद्रित परत के साथ एक मुद्रित पॉलिएस्टर झिल्ली का उपयोग करते हैं।मेम्ब्रेन परतों को एक स्पेसर द्वारा अलग किया जाता है जो स्विच को खुली अवस्था में रखने के लिए ऊपरी और निचले सर्किट के बीच एक अंतर प्रदान करता है।स्विच स्थान पर दबाने से ऊपरी सर्किट संकुचित हो जाता है और मुद्रित चांदी के संपर्क क्षेत्र को अंतराल को पाटने, संपर्क को बंद करने और सर्किट को पूरा करने का कारण बनता है।जब दबाव हटा दिया जाता है, तो यह अंतर को पुनर्स्थापित करता है।इस प्रकार के मेम्ब्रेन स्विच उपयोगकर्ता को होने वाली घटना के अलावा कोई प्रतिक्रिया नहीं देते हैं।
अतिरिक्त विकल्प - हम संपर्क स्थानों (प्रवाहकीय चांदी के साथ मुद्रित) पर एक थर्मल-गठित पॉलिएस्टर स्विच परत भी शामिल कर सकते हैं जो गुंबद बनाने के लिए उभरा हुआ (उठाया हुआ) होता है।ये पॉली-डोम तब सकारात्मक स्पर्श प्रतिक्रिया प्रदान करने के लिए स्नैप अभिनय धातु गुंबद के कुछ व्यवहार लेते हैं, लेकिन वे आम तौर पर श्रव्य प्रतिक्रिया प्रदान नहीं करते हैं।एक अन्य विकल्प एक हाइब्रिड डिज़ाइन को नियोजित करना है जो एक मुद्रित सर्किट बोर्ड (पीसीबी) को निचले सर्किट के रूप में और ऊपरी सर्किट के रूप में नियोजित झिल्ली, गुंबद या पॉली-गुंबद के किसी भी संयोजन को शामिल करता है।
अनुप्रयोग:
हमारा फायदा:
सामान | सिल्वर प्रिंटेड सर्किट | कॉपर एच्च्ड एफपीसी सर्किट |
सामग्री | पीईटी (पॉलिएस्टर) | ताँबा |
कंडक्टर | मुद्रित चांदी | ताँबा |
उंगलियों से संपर्क करें | चांदी और कार्बन | सोना चढ़ाया हुआ |
संपर्क बटन पैड | चाँदी | सोना चढ़ाया हुआ |
जीवन और विश्वसनीयता | सामान्य | अच्छा |
स्थिरता | सामान्य | अच्छा |
प्रतिरोध | कम | बहुत कम |
लागत | कम | उच्च |
समय सीमा | दो - तीन दिन | 7-10 दिन |
आवाज़ का उतार-चढ़ाव |
0.5 मिमी (सुझाव नहीं दिया गया), 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
0.5 मिमी, 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
1. विद्युत गुण | झिल्ली स्विच | ||
विद्युत स्तर: | 35 वी (डीसी), 100 एमए, 1 डब्ल्यू | ||
संपर्क प्रतिरोध: | 10Ω ~ 500 Ω | ||
इन्सुलेशन प्रतिरोध: | 100एमए / 100 वी | ||
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध: | 250VRms(50~60Hz 1min) | ||
बकबक समय: | ≤ 5ms | ||
जीवनभर: | फ्लैट प्रकार ≥ 5,000,000;स्पर्श प्रकार ≥ 1,000,000 | ||
पूंछ तह: | आर> 1,180 | ||
2. यांत्रिक गुण | |||
संचालन बल: | फ्लैट टाइप 57~284g (2~10oz);टैक्टाइल टाइप 170~397g(6~14oz) | ||
स्विच स्ट्रोक: | फ्लैट प्रकार 0.1 ~ 0.5 मिमी;स्पर्श प्रकार 0.6 ~ 1.5 मिमी | ||
3. पर्यावरण और भंडारण की स्थिति | |||
प्रचालन तापमान: | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | ||
भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | ||
नमी: | 40 डिग्री सेल्सियस, 90% ~ 95%, 240 घंटे |
सामान्य प्रश्न:
Q1: क्या आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग झिल्ली स्विच / ग्राफिक ओवरले निर्माता / कारखाना है।हम 26 साल के लिए झिल्ली स्विच में माहिर हैं।
Q2: क्या मेरी स्विच फाइल सुरक्षित है अगर मैं इसे आपको निर्माण के लिए भेजता हूं?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए झिल्ली स्विच / ग्राफिक ओवरले का निर्माण कभी नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3: आप फ़ाइल के बिना झिल्ली स्विच / ग्राफिक ओवरले नमूने कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना फॉरवर्डर है।
2. यदि आपके पास अपना फॉरवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: कैसे moq के बारे में?
ए: 1 पीसी, लेकिन झिल्ली स्विच के लिए आम तौर पर 5 पीसी नमूने, झिल्ली ओवरले के लिए 10 पीसी।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
