उत्पत्ति के प्लेस: | शेनझेन, चीन |
---|---|
ब्रांड नाम: | Lunfeng |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | एलएफजेडडीएक्स105 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
मूल्य: | Negotiable |
पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |
नाम: | पॉलिएस्टर (पीईटी) फ्लैट झिल्ली स्विच, धातु गुंबद झिल्ली स्विच अनुकूलित डिजाइन | सामग्री: | पीईटी, पॉलिएस्टर (पीईटी), 0.188 मिमी चमकदार पीईटी |
---|---|---|---|
रियर चिपकने वाला: | 3M467, 3M | रंग की: | पैनटोन / आरएएल रंग, काला, नीला, ग्रे, पेंज |
विशेषता: | मैट सतह, सिल्वर सर्किट केबल | योजक: | 2.54 मिमी पिच, काला कनेक्टर |
चाभी: | उभरा हुआ चाबियाँ धातु के गुंबद, | एलईडी: | कोई एलईडी नहीं, कोई एलजीएफ फिल्म नहीं |
खिड़की: | कोई एलसीडी विंडो नहीं, एक पंच छेद | ||
हाई लाइट: | चमकदार फ्लैट झिल्ली स्विच,पीईटी धातु गुंबद स्पर्शक स्विच,0.188 मिमी धातु गुंबद झिल्ली स्विच |

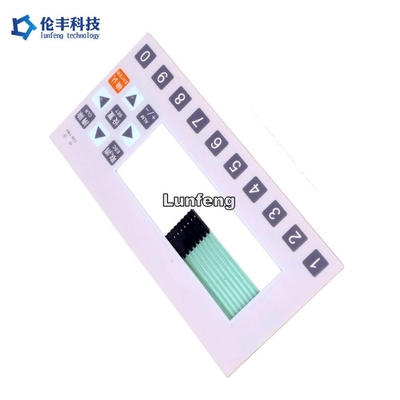

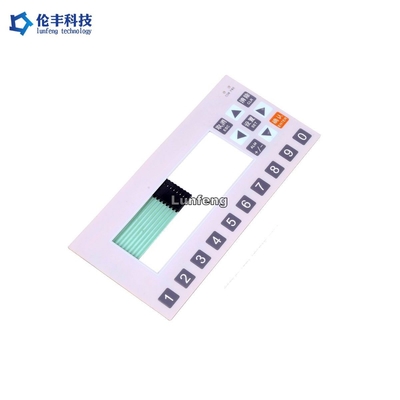

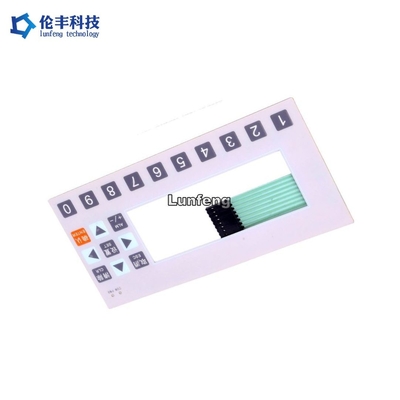

पॉलिएस्टर (पीईटी) फ्लैट झिल्ली स्विच, धातु गुंबद झिल्ली स्विच अनुकूलित डिजाइन
झिल्ली स्विच घटक
मेम्ब्रेन स्विच में आमतौर पर निम्नलिखित मूल परतें होती हैं:
उपसतह मुद्रित पाठ/ग्राफिक्स के साथ ग्राफ़िक ओवरले और उभरी हुई चाबियों के साथ या बिना पॉलिएस्टर या पॉलीकार्बोनेट परत
ESD परिरक्षण परत (वैकल्पिक)
स्पेसर और/या डोम रिटेनर
पॉलिएस्टर मुद्रित सर्किट परत
लाइनर के साथ रियर चिपकने वाला
झिल्ली स्विच सामग्री
ग्राफिक ओवरले सतह या फेसप्लेट सामग्री कस्टम मेम्ब्रेन स्विच को डिजाइन करने में मुख्य विचारों में से एक है, जिसमें पॉली कार्बोनेट और पॉलिएस्टर सबसे अधिक उपयोग की जाने वाली सामग्री हैं।पॉलीकार्बोनेट स्पष्ट है, बनाना और प्रिंट करना आसान है लेकिन निरंतर उपयोग में कम टिकाऊ है।पॉलिएस्टर इसके निर्माण में अधिक चुनौतीपूर्ण है, फिर भी यह अधिक टिकाऊ है और पर्यावरणीय परिस्थितियों के लिए बेहतर प्रतिरोध है।पॉलिएस्टर की तुलना में पॉली कार्बोनेट थोड़ा कम महंगा है, लेकिन अंतर न्यूनतम है और आमतौर पर एक प्रमुख विचार नहीं है।
हमारी मेम्ब्रेन स्विच डिज़ाइन और इंजीनियरिंग टीम आपकी ज़रूरतों और जिन स्थितियों में मेम्ब्रेन स्विच का उपयोग किया जाएगा, उसके आधार पर सर्वश्रेष्ठ मेम्ब्रेन स्विच उत्पाद चुनने में आपकी मदद करने के लिए आपका मार्गदर्शन करेगी।चमक / चकाचौंध को कम करने और अतिरिक्त स्थायित्व, खरोंच-प्रतिरोध और रासायनिक प्रतिरोध प्रदान करने के लिए हार्ड-लेपित सामग्री भी उपलब्ध हैं।
अनुप्रयोग:
हमारा फायदा:
सामान | सिल्वर प्रिंटेड सर्किट | कॉपर एच्च्ड एफपीसी सर्किट |
सामग्री | पीईटी (पॉलिएस्टर) | ताँबा |
कंडक्टर | मुद्रित चांदी | ताँबा |
उंगलियों से संपर्क करें | चांदी और कार्बन | सोना चढ़ाया हुआ |
संपर्क बटन पैड | चाँदी | सोना चढ़ाया हुआ |
जीवन और विश्वसनीयता | सामान्य | अच्छा |
स्थिरता | सामान्य | अच्छा |
प्रतिरोध | कम | बहुत कम |
लागत | कम | उच्च |
समय - सीमा | दो - तीन दिन | 7-10 दिन |
पिच |
0.5 मिमी (सुझाव नहीं दिया गया), 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
0.5 मिमी, 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
1. विद्युत गुण | झिल्ली स्विच | ||
विद्युत स्तर: | 35 वी (डीसी), 100 एमए, 1 डब्ल्यू | ||
संपर्क प्रतिरोध: | 10Ω ~ 500 Ω | ||
इन्सुलेशन प्रतिरोध: | 100एमए / 100 वी | ||
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध: | 250VRms(50~60Hz 1min) | ||
बकबक समय: | ≤ 5ms | ||
जीवन काल: | फ्लैट प्रकार ≥ 5,000,000;स्पर्श प्रकार ≥ 1,000,000 | ||
पूंछ तह: | आर> 1,180 | ||
2. यांत्रिक गुण | |||
संचालन बल: | फ्लैट टाइप 57~284g (2~10oz);टैक्टाइल टाइप 170~397g(6~14oz) | ||
स्विच स्ट्रोक: | फ्लैट प्रकार 0.1 ~ 0.5 मिमी;स्पर्श प्रकार 0.6 ~ 1.5 मिमी | ||
3. पर्यावरण और भंडारण की स्थिति | |||
प्रचालन तापमान: | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | ||
भंडारण तापमान: | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | ||
नमी: | 40 डिग्री सेल्सियस, 90% ~ 95%, 240 घंटे |
सामान्य प्रश्न:
Q1: क्या आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग झिल्ली स्विच / ग्राफिक ओवरले निर्माता / कारखाना है।हम 26 साल के लिए झिल्ली स्विच में माहिर हैं।
Q2: क्या मेरी स्विच फाइल सुरक्षित है अगर मैं इसे आपको निर्माण के लिए भेजता हूं?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए झिल्ली स्विच / ग्राफिक ओवरले का निर्माण कभी नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3: आप फ़ाइल के बिना झिल्ली स्विच / ग्राफिक ओवरले नमूने कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना फॉरवर्डर है।
2. यदि आपके पास अपना फॉरवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: कैसे moq के बारे में?
ए: 1 पीसी, लेकिन झिल्ली स्विच के लिए आम तौर पर 5 पीसी नमूने, झिल्ली ओवरले के लिए 10 पीसी।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
