| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Lunfeng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | LFZDX101 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
| प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |
| सामग्री: | पीईटी, पॉलिएस्टर (पीईटी), 0.15 मिमी मैट पीईटी | रियर चिपकने वाला: | 3M9448 3M चिपकने वाला |
|---|---|---|---|
| रंग की: | पैनटोन / आरएएल रंग, पीला, ग्रे | विशेषता: | मैट सतह, सिल्वर सर्किट केबल |
| योजक: | 2.54 मिमी पिच, काला प्लास्टिक आवास | चाभी: | स्पर्श कुंजी, धातु के गुंबद, |
| एलईडी: | रंग एल ई डी, कोई एलजीएफ फिल्म नहीं | खिड़की: | कोई एलसीडी खिड़की, एक पंच छेद |
| हाई लाइट: | कोई LGF फिल्म फ्लैट झिल्ली स्विच,रंग एलईडी पीईटी झिल्ली स्विच,फ्लैट पीईटी झिल्ली स्विच |
||

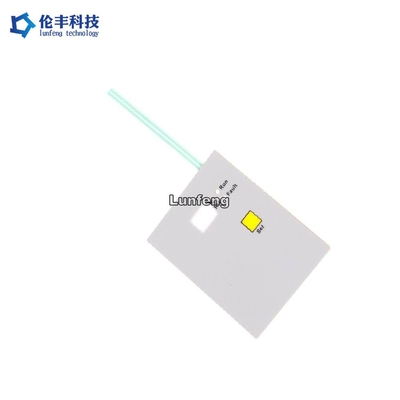

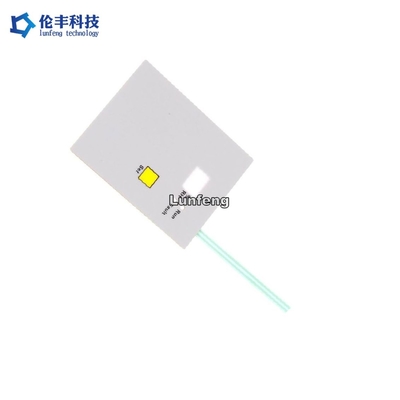

OEM 3M चिपकने वाला झिल्ली स्विच कीपैड, फ्लैट झिल्ली स्विच
एक झिल्ली स्विच के घटक
ग्राफिक ओवरले
ग्राफिक ओवरले एक पतली फिल्म होती है जिसमें एक मुद्रित परत होती है जो उत्पाद की शीर्ष सतह के रूप में कार्य करती है।वे सजावटी या डिजाइन में सरल हो सकते हैं।आप ग्राफिक ओवरले को उभार सकते हैं, या ग्राफ़िक स्विच स्थानों को इंगित करने में मदद कर सकता है।
कीपैड
कीपैड एक ब्लॉक में व्यवस्थित बटन का एक सेट है जो उत्पादों का इंटरफ़ेस बन जाता है।वांछित उपयोगकर्ता अनुभव प्राप्त करने के लिए कीपैड विभिन्न प्रकार के विकल्प प्रदान करते हैं।आम कीपैड सामग्री हैं:
संपीड़न-ढाला इलास्टोमेर सामग्री
बेज़ल में हार्ड कुंजियाँ लगाई गई हैं
हार्ड की और इलास्टोमर्स का संयोजन
गोंद
दबाव-संवेदनशील चिपकने वाले टेप की पतली परतें होती हैं जो सर्किट में गुंबदों का पालन करती हैं।चिपकने वाले स्विच को मलबे से बचाने में मदद कर सकते हैं, नमी अवरोध या अन्य पर्यावरणीय कारक प्रदान कर सकते हैं।
धातु डोम्स
धातु के गुंबद सामान्य रूप से खुले संपर्क होते हैं, जिन्हें दबाने पर सर्किट पूरा हो जाता है।धातु के गुंबद, जिन्हें स्पर्शीय गुंबदों के रूप में भी जाना जाता है, उपयोगकर्ता के लिए स्पर्शपूर्ण प्रतिक्रिया बनाते हैं और विभिन्न प्रकार के आकार, शैली और बल में आते हैं।डोम्स की लाइफ रेटिंग 10 मिलियन प्रेस तक है।स्नैपट्रॉन न्यूनतम लीड समय के साथ कस्टम डोम तैयार कर सकता है।
स्पेसर/रिटेनर
एक रिटेनिंग पॉकेट एक चिपकने वाली परत की आवश्यकता के बिना एक गुंबद को स्थिति में रख सकता है।एक स्पेसर परत ग्राफिक ओवरले के तहत गुंबद के लिए जगह प्रदान करती है।इसमें वेंटिंग चैनल भी शामिल हो सकते हैं जो विभिन्न स्विचों को दबाते समय हवा को ग्राफिक ओवरले के नीचे ले जाने की अनुमति देते हैं।स्पेसर्स सर्किट बोर्ड के माध्यम से प्रत्येक स्विच पॉकेट को बाहर निकालने की आवश्यकता को समाप्त करते हैं।
[स्पेसर के साथ स्पर्शनीय गुंबद]
सर्किट
सर्किट सिंगल-साइडेड, डबल-साइडेड या कुछ अनुप्रयोगों में लचीला भी हो सकता है, जिसे फ्लेक्स सर्किट के रूप में भी जाना जाता है।डोम सर्किट पैड पर स्थित होते हैं, और जब उदास होते हैं, तो संपर्क बंद करें।
संपर्क पैड के शीर्ष पर धातु के गुंबद रखे जाते हैंधातु के गुंबद एक स्विच के कई घटकों में से एक हैं जो एक साथ एक जटिल मानव-मशीन इंटरफ़ेस बनाते हैं।
अनुप्रयोग:
हमारा फायदा:
| सामान | सिल्वर प्रिंटेड सर्किट | कॉपर नक़्क़ाशीदार एफपीसी सर्किट |
| सामग्री | पीईटी (पॉलिएस्टर) | ताँबा |
| कंडक्टर | मुद्रित चांदी | ताँबा |
| उंगलियों से संपर्क करें | चांदी और कार्बन | सोना चढ़ाया हुआ |
| संपर्क बटन पैड | चाँदी | सोना चढ़ाया हुआ |
| जीवन और विश्वसनीयता | सामान्य | अच्छा |
| स्थिरता | सामान्य | अच्छा |
| प्रतिरोध | कम | बहुत कम |
| लागत | कम | उच्च |
| समय - सीमा | दो - तीन दिन | 7-10 दिन |
| पिच |
0.5 मिमी (सुझाया नहीं गया), 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
0.5 मिमी, 1.0 मिमी, 1.27 मिमी, 2.54 मिमी |
| 1. विद्युत गुण | झिल्ली स्विच | ||
| विद्युत स्तर: | 35 वी (डीसी), 100 एमए, 1 डब्ल्यू | ||
| संपर्क प्रतिरोध: | 10Ω~500Ω | ||
| इन्सुलेशन प्रतिरोध: | 100MΩ/100V | ||
| डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध: | 250VRms (50 ~ 60 हर्ट्ज 1 मिनट) | ||
| बकबक करने का समय: | ≤ 5ms | ||
| जीवन काल: | फ्लैट प्रकार 5,000,000;स्पर्श प्रकार 1,000,000 | ||
| पूंछ तह: | आर> 1,180 | ||
| 2. यांत्रिक गुण | |||
| संचालन बल: | फ्लैट प्रकार 57 ~ 284 ग्राम (2 ~ 10 ऑउंस);स्पर्शनीय प्रकार 170 ~ 397 ग्राम (6 ~ 14 ऑउंस) | ||
| स्विच स्ट्रोक: | फ्लैट प्रकार 0.1 ~ 0.5 मिमी;स्पर्श प्रकार 0.6 ~ 1.5 मिमी | ||
| 3. पर्यावरण और भंडारण की स्थिति | |||
| प्रचालन तापमान: | -40°C ~ +80°C | ||
| भंडारण तापमान: | -40°C ~ +80°C | ||
| नमी: | 40 डिग्री सेल्सियस, 90% ~ 95%, 240 घंटे |
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग झिल्ली स्विच / ग्राफिक ओवरले निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच के विशेषज्ञ हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए झिल्ली स्विच / ग्राफिक ओवरले का निर्माण कभी नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: 1 पीसी, लेकिन आम तौर पर झिल्ली स्विच के लिए 5 पीसी नमूने, झिल्ली ओवरले के लिए 10 पीसी।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
