| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Lunfeng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एफपीसी011 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
| पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
| प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |

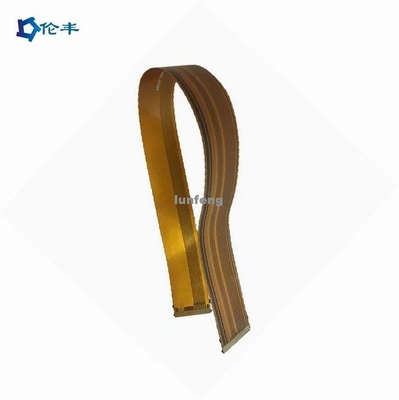

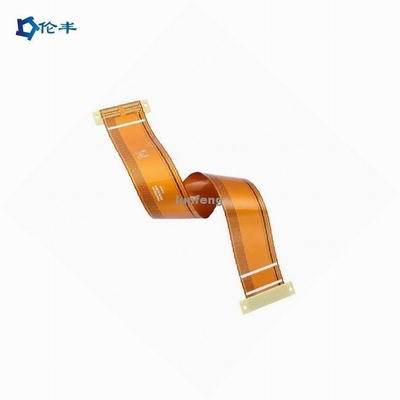

| नाम: | फ्लेक्स मुद्रित सर्किट एफपीसी लचीला सर्किट बोर्ड लचीला पीसीबी एफपीसी केबल | आवेदन: | उपभोक्ता इलेक्ट्रॉनिक्स, इलेक्ट्रॉनिक उत्पाद |
|---|---|---|---|
| सामग्री:: | पॉलीमिल्ड, पीआई | तांबे की मोटाई:: | 0.4-2मिल (10-50um), |
| बोर्ड मोटाई:: | 0.2-6 मिमी | आकार: | स्वनिर्धारित |
| सतही परिष्करण:: | एचएएसएल/ओएसपी/एजी/ईएनआईजी/एनईपीआईजी/इमर्शन सिल्वर/टिन | सोल्डर मास्क: | पीला पीआई फिल्म |
| मद: | OEM ओडीएम | रेखांकित करें: | पंचिंग / लेजर कट / ड्रिल्ड |
| तांबे की मोटाई: | 1/2OZ 1OZ 2OZ 3OZ, | ||
| हाई लाइट: | पॉलीमिल्ड एफपीसी फ्लेक्सिबल सर्किट बोर्ड,पीआई फिल्म एफपीसी फ्लेक्सिबल सर्किट बोर्ड,पीसीबी फ्लेक्स प्रिंटेड सर्किट |
||
लचीले मुद्रित सर्किट के लाभ
डिजाइनों की शुद्धता
चूंकि लचीले मुद्रित सर्किट ज्यादातर स्वचालित मशीनरी का उपयोग करके डिज़ाइन किए जाते हैं, इसलिए डिज़ाइन में त्रुटि का मार्जिन कम होता है।यह बेहतर इलेक्ट्रॉनिक उपकरणों की एक प्रमुख विशेषता है।आज उपयोग में आने वाले अधिकांश उन्नत इलेक्ट्रॉनिक उपकरण लचीले सर्किट बोर्डों का उपयोग करते हैं क्योंकि उनसे उच्च स्तर की सटीकता की अपेक्षा की जाती है।उच्च स्तर की सटीकता की आवश्यकता वाले उपकरणों के उदाहरणों में चिकित्सा सेटिंग में उपयोग किए जाने वाले उपकरण शामिल हैं।
वे हल्के हैं
सर्किट बोर्डों को आसानी से मोड़ा जा सकता है, इस प्रकार उन्हें उन डिब्बों में रखा जा सकता है जहां अन्य घटकों को फिट करना मुश्किल होता है।पैकेज के आकार को कम करने के लिए इंजीनियर इन सर्किटों के हल्के होने का फायदा उठाते हैं।
FLEXIBILITY
लचीला होने की उनकी क्षमता के कारण, वे वजन और स्थान के तनाव के उपयोगकर्ताओं को राहत देने में सक्षम हैं जो कठोर सर्किट बोर्ड अक्सर उत्पन्न करते हैं।लचीले सर्किट बोर्डों को स्थापित करते समय उन्हें विभिन्न स्तरों पर मोड़ना संभव है।यह विभिन्न इलेक्ट्रॉनिक्स के कार्यक्षमता स्तरों को बढ़ाना संभव बनाता है।
|
एफपीसी केबल (लचीला मुद्रित सर्किट) निर्दिष्टीकरण
|
|
| परत | 1-6 परत |
| एफपीसी आकार (अधिकतम / मिनट) | न्यूनतम: 10x45 मिमी अधिकतम: 250x1200 मिमी |
| मोटाई | 0.050 मिमी-0.2 मिमी |
| छेद व्यास (अधिकतम) के माध्यम से | 6.5 mm |
| छेद के आकार के माध्यम से (मिनट) | 0.2 मिमी |
| छेद सहिष्णुता के माध्यम से | ± 0.025 मिमी |
| होल तांबे की मोटाई | न्यूनतम 8μm अधिकतम 38μm |
| न्यूनतम लाइन चौड़ाई / स्थान | 0.04/0.04 मिमी |
| नक़्क़ाशी सहिष्णुता | ± 20% |
| छेद पर पैटर्न की सटीकता | ±2मिली |
| छिद्रण आकार (अधिकतम) | 3.175mm |
| छिद्रण आकार (मिनट) | 2.0 मिमी |
| छिद्रण एपर्चर मोटाई (अधिकतम) | 0.2 मिमी |
| थर्मोसेटिंग स्याही सहिष्णुता | ± 0.2 मिमी |
| हरा तेल (न्यूनतम) | 0.1 मिमी |
| मिलाप पैड (मिनट) | 8मिलि*8मिली |
| मिलाप पैड दूरी (न्यूनतम) | 8मिली |
| सहिष्णुता (न्यूनतम) | ± 0.1 मिमी |
| उपलब्ध टुकड़े टुकड़े सामग्री | कृपया.पालतू पशु।FR4-प्ल |
| कॉपर पन्नी मोटाई |
12um, 18um, 35um, 70um
|
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग एक निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच, 10 साल के लिए टच पैनल में विशेषज्ञता रखते हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए कभी भी टच पैनल का निर्माण नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले/कैपेसिटिव या रेसिस्टिव टच पैनल सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले / टच पैनल क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: नहीं MOQ।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
