| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Lunfeng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एफपीसी009 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
| पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
| प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |

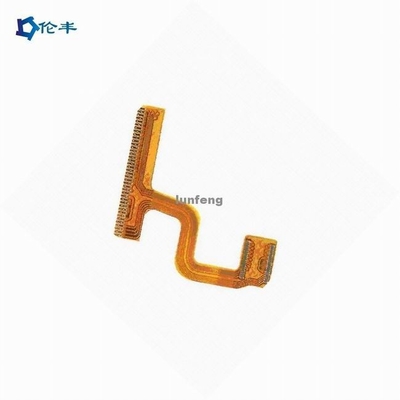

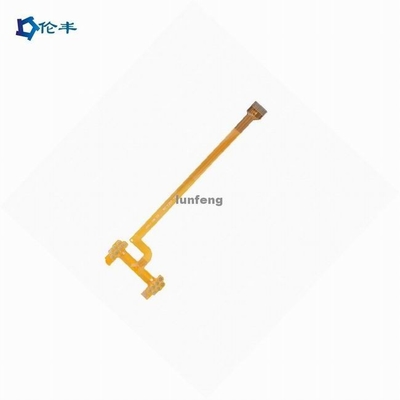

| नाम: | कनेक्टर के साथ एफपीसी फ्लेक्सिबल सर्किट बोर्ड पॉलीमाइड पीआई सामग्री | आवेदन: | विद्युत उपकरण |
|---|---|---|---|
| सामग्री:: | पॉलीमिल्ड, पीआई | तांबे की मोटाई:: | 0.4-2मिल (10-50um), |
| बोर्ड मोटाई:: | 0.2-6 मिमी | आकार: | अनुकूलित आकार |
| सतही परिष्करण:: | एचएएसएल/ओएसपी/एजी/ईएनआईजी/एनईपीआईजी/इमर्शन सिल्वर/टिन | सोल्डर मास्क: | पीला पीआई फिल्म |
| मद: | ओईएम / ओडीएम | विधानसभा सेवा: | एफपीसी बनाना |
| रूपरेखा रूपरेखा: | पंचिंग / लेजर कट / ड्रिल्ड | ||
| हाई लाइट: | 10-50um एफपीसी फ्लेक्सिबल सर्किट बोर्ड,पॉलीमाइड पीआई एफपीसी फ्लेक्सिबल सर्किट बोर्ड,कनेक्टर लचीला मुद्रित सर्किट बोर्ड |
||
लचीले मुद्रित सर्किट के लाभ
डिजाइन स्वतंत्रता के लिए क्षमता
लचीले मुद्रित सर्किट में डिज़ाइन की स्वतंत्रता होती है।वे केवल दोहरी परतों तक ही सीमित नहीं हैं।यह इंजीनियरों के लिए एक बड़ा फायदा है।इस तरह की स्वतंत्रता के साथ इंजीनियर विभिन्न इंटरकनेक्शन के साथ जटिल कॉन्फ़िगरेशन के साथ आने में सक्षम होते हैं।इसके अलावा, लचीले मुद्रित सर्किट विभिन्न घटकों को समायोजित करने में सक्षम हैं।यदि आप किसी इंजीनियर या डिजाइनर से पूछें, तो वे आपको बताएंगे कि डिजाइन की स्वतंत्रता की क्षमता उन्हें विविधता और रचनात्मकता का प्रयोग करने की क्षमता देने के लिए एक लंबा रास्ता तय करती है।
वे उच्च घनत्व विन्यास के लिए अनुमति देते हैं
चूंकि वे प्लेटेड थ्रू-होल और सतह पर लगे घटकों के संयोजन की अनुमति दे सकते हैं, वे उच्च घनत्व वाले उपकरणों के लिए जगह देने में सक्षम हैं।घटकों के बीच संकीर्ण अलगाव की संभावना लाइटर कंडक्टरों के डिजाइन की अनुमति देती है।इसके माध्यम से अतिरिक्त घटकों के लिए स्थान उपलब्ध कराना संभव है।
|
एफपीसी केबल (लचीला मुद्रित सर्किट) निर्दिष्टीकरण
|
|
| परत | 1-6 परत |
| एफपीसी आकार (अधिकतम / मिनट) | न्यूनतम: 10x45 मिमी अधिकतम: 250x1200 मिमी |
| मोटाई | 0.050 मिमी-0.2 मिमी |
| छेद व्यास (अधिकतम) के माध्यम से | 6.5 mm |
| छेद के आकार के माध्यम से (मिनट) | 0.2 मिमी |
| छेद सहिष्णुता के माध्यम से | ± 0.025 मिमी |
| होल तांबे की मोटाई | न्यूनतम 8μm अधिकतम 38μm |
| न्यूनतम लाइन चौड़ाई / स्थान | 0.04/0.04 मिमी |
| नक़्क़ाशी सहिष्णुता | ± 20% |
| छेद पर पैटर्न की सटीकता | ±2मिली |
| छिद्रण आकार (अधिकतम) | 3.175mm |
| छिद्रण आकार (मिनट) | 2.0 मिमी |
| छिद्रण एपर्चर मोटाई (अधिकतम) | 0.2 मिमी |
| थर्मोसेटिंग स्याही सहिष्णुता | ± 0.2 मिमी |
| हरा तेल (न्यूनतम) | 0.1 मिमी |
| मिलाप पैड (मिनट) | 8मिलि*8मिली |
| मिलाप पैड दूरी (न्यूनतम) | 8मिली |
| सहिष्णुता (न्यूनतम) | ± 0.1 मिमी |
| उपलब्ध टुकड़े टुकड़े सामग्री | कृपया.पालतू पशु।FR4-प्ल |
| कॉपर पन्नी मोटाई |
12um, 18um, 35um, 70um
|
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग एक निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच, 10 साल के लिए टच पैनल में विशेषज्ञता रखते हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए कभी भी टच पैनल का निर्माण नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले/कैपेसिटिव या रेसिस्टिव टच पैनल सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले / टच पैनल क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: नहीं MOQ।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
