| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Lunfeng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एफपीसी005 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
| पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
| प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |

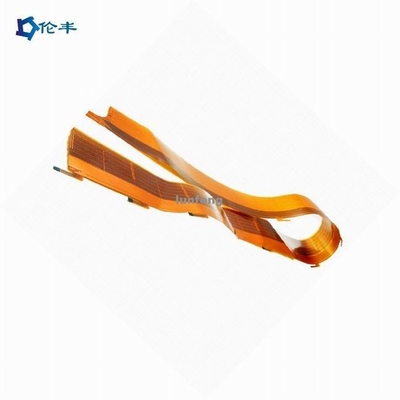

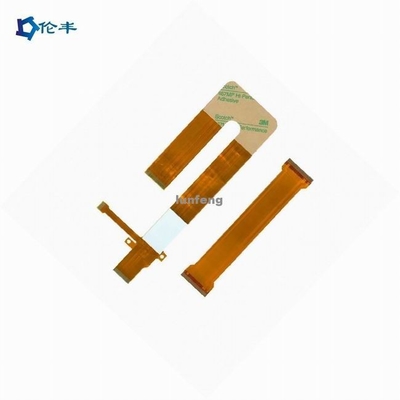

| नाम: | एफपीसी फ्लेक्सिबल सर्किट बोर्ड लचीला मुद्रित सर्किट | आवेदन: | चिकित्सा उपकरण, इलेक्ट्रॉनिक उपकरण |
|---|---|---|---|
| सामग्री:: | पॉलीमिल्ड, पीआई | तांबे की मोटाई:: | 0.4-2मिल (10-50um), |
| बोर्ड मोटाई:: | 0.2-6 मिमी | आकार: | अनुकूलित आकार |
| सतही परिष्करण:: | एचएएसएल/ओएसपी/एजी/ईएनआईजी/एनईपीआईजी/इमर्शन सिल्वर/टिन | मद: | ओईएम |
| रूपरेखा रूपरेखा: | छिद्रण/लेजर कट/ड्रिल्ड | प्रोडक्ट का नाम: | शेन्ज़ेन QuikPCB पीसीबी बोर्ड का नेतृत्व किया |
| <i>Min.</i> <b>न्यूनतम।</b> <i>line width</i> <b>रेखा की चौडाई</b>: | 0.1 मिमी | ||
| हाई लाइट: | 0.2-6 मिमी फ्लेक्स बोर्ड पीसीबी,इलेक्ट्रॉनिक उपकरण फ्लेक्स बोर्ड पीसीबी,पंचिंग फ्लैट फ्लेक्स पीसीबी |
||
परतों के आधार पर लचीले सर्किट बोर्ड वर्गीकरण
सिंगल साइडेड फ्लेक्सिबल सर्किट बोर्ड
यह परतों के आधार पर बुनियादी प्रकार के लचीले सर्किट बोर्डों में से एक है।इसमें पॉलीमाइड फिल्म की एक परत होती है।इसमें तांबे की एक पतली परत भी होती है।
दोहरी पहुंच के साथ सिंगल साइडेड फ्लेक्सिबल सर्किट बोर्ड
जैसा कि नाम से पता चलता है, ये सर्किट बोर्ड एक तरफा होते हैं लेकिन तांबे की शीट दोनों तरफ से सुलभ होती है।
दो तरफा लचीले सर्किट बोर्ड
इन विशेष सर्किट बोर्डों में पॉलीमाइड परत के दोनों ओर कंडक्टरों की दोहरी परत होती है।
बहु-स्तरित लचीले सर्किट
इस सर्किट में दो तरफा और एक तरफा लचीले सर्किट का संयोजन होता है।
उपर्युक्त प्रकार के लचीले सर्किट बोर्डों के आधार पर, यह स्पष्ट है कि डिजाइनरों और इंजीनियरों के पास विभिन्न अनुप्रयोगों के लिए चयन का एक व्यापक स्पेक्ट्रम है।यह वह लचीलापन है जो लचीले सर्किट बोर्डों को अत्यधिक फायदेमंद बनाता है।
|
एफपीसी केबल (लचीला मुद्रित सर्किट) निर्दिष्टीकरण
|
|
| परत | 1-6 परत |
| एफपीसी आकार (अधिकतम / मिनट) | न्यूनतम: 10x45 मिमी अधिकतम: 250x1200 मिमी |
| मोटाई | 0.050 मिमी-0.2 मिमी |
| छेद व्यास (अधिकतम) के माध्यम से | 6.5 mm |
| छेद के आकार के माध्यम से (मिनट) | 0.2 मिमी |
| छेद सहिष्णुता के माध्यम से | ± 0.025 मिमी |
| होल तांबे की मोटाई | न्यूनतम 8μm अधिकतम 38μm |
| न्यूनतम लाइन चौड़ाई / स्थान | 0.04/0.04 मिमी |
| नक़्क़ाशी सहिष्णुता | ± 20% |
| छेद पर पैटर्न की सटीकता | ±2मिली |
| छिद्रण आकार (अधिकतम) | 3.175mm |
| छिद्रण आकार (मिनट) | 2.0 मिमी |
| छिद्रण एपर्चर मोटाई (अधिकतम) | 0.2 मिमी |
| थर्मोसेटिंग स्याही सहिष्णुता | ± 0.2 मिमी |
| हरा तेल (न्यूनतम) | 0.1 मिमी |
| मिलाप पैड (मिनट) | 8मिलि*8मिली |
| मिलाप पैड दूरी (न्यूनतम) | 8मिली |
| सहिष्णुता (न्यूनतम) | ± 0.1 मिमी |
| उपलब्ध टुकड़े टुकड़े सामग्री | कृपया.पालतू पशु।FR4-प्ल |
| कॉपर पन्नी मोटाई |
12um, 18um, 35um, 70um
|
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग एक निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच, 10 साल के लिए टच पैनल में विशेषज्ञता रखते हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए कभी भी टच पैनल का निर्माण नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले/कैपेसिटिव या रेसिस्टिव टच पैनल सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले / टच पैनल क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: नहीं MOQ।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
