उत्पत्ति के प्लेस: | शेनझेन, चीन |
---|---|
ब्रांड नाम: | Lunfeng |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | एफपीसी004 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |

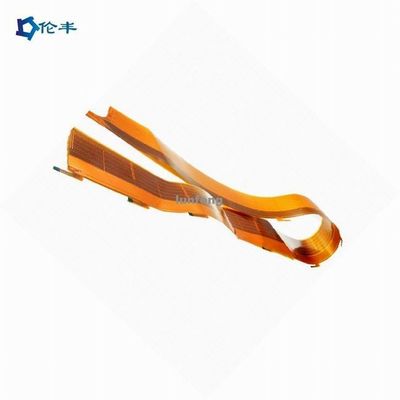

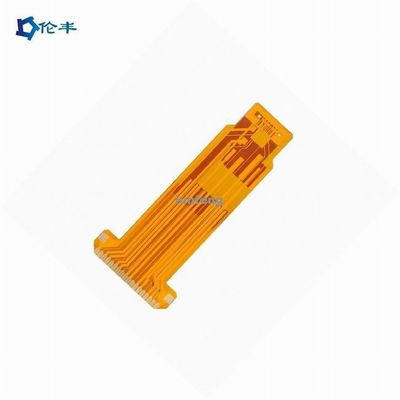

नाम: | एफपीसी फ्लेक्सिबल सर्किट बोर्ड लचीला पीसीबी सर्किट | आवेदन: | चिकित्सा उपकरण, इलेक्ट्रॉनिक उपकरण |
---|---|---|---|
सामग्री:: | पॉलीमिल्ड, पीआई | तांबे की मोटाई:: | 0.4-2मिल (10-50um), |
बोर्ड मोटाई:: | 0.2-6 मिमी | आकार: | अनुकूलित आकार |
<i>Min.</i> <b>न्यूनतम।</b> <i>Line Spacing:</i> <b>पंक्ति रिक्ति:</b>: | 0.003'' | सतही परिष्करण:: | एचएएसएल/ओएसपी/एजी/ईएनआईजी/एनईपीआईजी/इमर्शन सिल्वर/टिन |
मद: | ओईएम | रंग: | पीला |
प्रोडक्ट का नाम: | पेशेवर एफपीसी सर्किट बोर्ड लचीला मुद्रित सर्किट बोर्ड | ||
हाई लाइट: | PI लचीला सर्किट बोर्ड सामग्री,Polyimild लचीला सर्किट बोर्ड सामग्री,0.4-2mil 4 परत फ्लेक्स पीसीबी |
लचीले मुद्रित सर्किट क्या हैं?
सीधे शब्दों में कहें, लचीले मुद्रित सर्किट सर्किट बोर्ड होते हैं जिनमें मोड़ या मोड़ने की क्षमता होती है।इस दावे से, यह स्पष्ट है कि वे एक लचीली संरचना द्वारा प्रतिष्ठित हैं।यही कारण है कि इलेक्ट्रॉनिक इंजीनियर और डिजाइनर उनका उपयोग उन अनुप्रयोगों में करते हैं जो उनके गुणों की मांग करते हैं।
उन्हें फ्लेक्स सर्किट के रूप में भी जाना जाता है और ज्यादातर छोटे इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किया जाता है।चूंकि उन्हें मोड़ने की उनकी क्षमता की विशेषता है, इसलिए लचीले मुद्रित सर्किट पॉलीमाइड जैसे लचीले सब्सट्रेट से बने होते हैं।
लचीले मुद्रित सर्किट का एक और महत्वपूर्ण गुण यह है कि उनमें मुद्रित सर्किट बोर्डों की तुलना में बेहतर गर्मी अपव्यय होता है।यह वह गुण है जो लंबे समय तक गुणवत्ता की स्थिति में रहने के लिए इसका उपयोग करने वाले इलेक्ट्रॉनिक्स के लिए संभव बनाता है।
एफपीसी केबल (लचीला मुद्रित सर्किट) निर्दिष्टीकरण
|
|
परत | 1-6 परत |
एफपीसी आकार (अधिकतम / मिनट) | न्यूनतम: 10x45 मिमी अधिकतम: 250x1200 मिमी |
मोटाई | 0.050 मिमी-0.2 मिमी |
छेद व्यास (अधिकतम) के माध्यम से | 6.5 mm |
छेद के आकार के माध्यम से (मिनट) | 0.2 मिमी |
छेद सहिष्णुता के माध्यम से | ± 0.025 मिमी |
होल तांबे की मोटाई | न्यूनतम 8μm अधिकतम 38μm |
न्यूनतम लाइन चौड़ाई / स्थान | 0.04/0.04 मिमी |
नक़्क़ाशी सहिष्णुता | ± 20% |
छेद पर पैटर्न की सटीकता | ±2मिली |
छिद्रण आकार (अधिकतम) | 3.175mm |
छिद्रण आकार (मिनट) | 2.0 मिमी |
छिद्रण एपर्चर मोटाई (अधिकतम) | 0.2 मिमी |
थर्मोसेटिंग स्याही सहिष्णुता | ± 0.2 मिमी |
हरा तेल (न्यूनतम) | 0.1 मिमी |
मिलाप पैड (मिनट) | 8मिलि*8मिली |
मिलाप पैड दूरी (न्यूनतम) | 8मिली |
सहिष्णुता (न्यूनतम) | ± 0.1 मिमी |
उपलब्ध टुकड़े टुकड़े सामग्री | कृपया.पालतू पशु।FR4-प्ल |
कॉपर पन्नी मोटाई |
12um, 18um, 35um, 70um
|
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग एक निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच, 10 साल के लिए टच पैनल में विशेषज्ञता रखते हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए कभी भी टच पैनल का निर्माण नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले/कैपेसिटिव या रेसिस्टिव टच पैनल सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले / टच पैनल क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: नहीं MOQ।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
