| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Lunfeng |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एफपीसी002 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
| पैकेजिंग विवरण: | <i>First put into a polybag, then paked into a carton.</i> <b>पहले एक पॉलीबैग में डालें, फिर एक कार् |
| प्रसव के समय: | 7-25 कार्य दिवस, बातचीत के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500000 Piece/Pieces प्रति महीना |

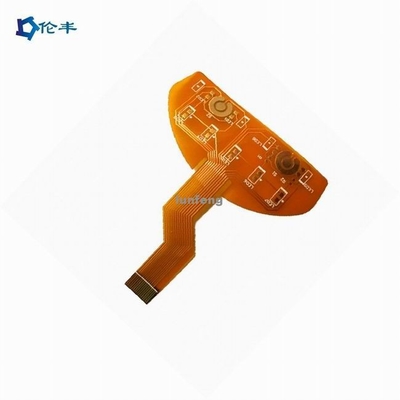

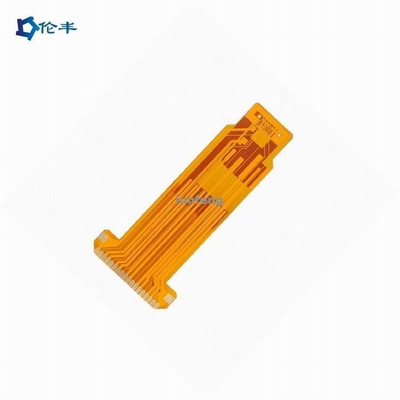

| नाम: | एफपीसी फ्लेक्सिबल सर्किट बोर्ड फ्लेक्स सर्किट बोर्ड | आवेदन: | चिकित्सा उपकरण, इलेक्ट्रॉनिक उपकरण |
|---|---|---|---|
| सामग्री:: | पॉलीमिल्ड, पीआई | तांबे की मोटाई:: | 0.4-2मिल (10-50um), |
| बोर्ड मोटाई:: | 0.2-6 मिमी | <i>Min.</i> <b>न्यूनतम।</b> <i>Line Width:</i> <b>रेखा की चौडाई:</b>: | 0.075 मिमी / 0.075 मिमी (3 मिली / 3 मिली) |
| आकार: | अनुकूलित आकार | <i>Min.</i> <b>न्यूनतम।</b> <i>Line Spacing:</i> <b>पंक्ति रिक्ति:</b>: | 0.003'' |
| सतही परिष्करण:: | एचएएसएल/ओएसपी/एजी/ईएनआईजी/एनईपीआईजी/इमर्शन सिल्वर/टिन | प्रोडक्ट का नाम: | फ्लेक्स पीसीबी असेंबली |
| मद: | ओईएम / ओडीएम | रंग: | पीला, काला |
| हाई लाइट: | 6 मिमी एफपीसी फ्लेक्सिबल सर्किट बोर्ड,0.2 मिमी एफपीसी फ्लेक्सिबल सर्किट बोर्ड,पीसीबी फ्लेक्स सर्किट बोर्ड |
||
लचीले मुद्रित सर्किट के अनुप्रयोग
लचीला सर्किट ओवरले
लचीले मुद्रित सर्किट का उपयोग विभिन्न अनुप्रयोगों के लिए किया जा सकता है।उदाहरण के लिए, उनका उपयोग स्थिर अनुप्रयोगों और गतिशील फ्लेक्सिंग के लिए किया जा सकता है।स्थैतिक अनुप्रयोगों के मामले में, सर्किट बोर्ड का डिज़ाइन न्यूनतम फ्लेक्सिंग के लिए है।यह स्थापना के दौरान है कि सर्किट को फ्लेक्स किया जाता है।डायनेमिक फ्लेक्सिंग के लिए, सर्किट बोर्ड नियमित फ्लेक्सिंग के लिए होते हैं।इन सर्किट बोर्डों के कई अनुप्रयोग यहां दिए गए हैं: रोबोट, प्रिंटर और सेल फोन।यह इंगित करना भी आवश्यक है कि लचीले सर्किट बोर्ड बड़े पैमाने पर उन अनुप्रयोगों में उपयोग किए जाते हैं जिन्हें उच्च परिशुद्धता और नियमित फ्लेक्सिंग की आवश्यकता होती है।इन अनुप्रयोगों के उदाहरणों में शामिल हैं: कैमरा, उपग्रह, ईंधन पंप, एंटीलॉक ब्रेक, एवियोनिक्स, मोशन सिस्टम, चिकित्सा उपकरण, एयरबैग सिस्टम और निर्माण उपकरण।
|
एफपीसी केबल (लचीला मुद्रित सर्किट) निर्दिष्टीकरण
|
|
| परत | 1-6 परत |
| एफपीसी आकार (अधिकतम / मिनट) | न्यूनतम: 10x45 मिमी अधिकतम: 250x1200 मिमी |
| मोटाई | 0.050 मिमी-0.2 मिमी |
| छेद व्यास (अधिकतम) के माध्यम से | 6.5 mm |
| छेद के आकार के माध्यम से (मिनट) | 0.2 मिमी |
| छेद सहिष्णुता के माध्यम से | ± 0.025 मिमी |
| होल तांबे की मोटाई | न्यूनतम 8μm अधिकतम 38μm |
| न्यूनतम लाइन चौड़ाई / स्थान | 0.04/0.04 मिमी |
| नक़्क़ाशी सहिष्णुता | ± 20% |
| छेद पर पैटर्न की सटीकता | ±2मिली |
| छिद्रण आकार (अधिकतम) | 3.175mm |
| छिद्रण आकार (मिनट) | 2.0 मिमी |
| छिद्रण एपर्चर मोटाई (अधिकतम) | 0.2 मिमी |
| थर्मोसेटिंग स्याही सहिष्णुता | ± 0.2 मिमी |
| हरा तेल (न्यूनतम) | 0.1 मिमी |
| मिलाप पैड (मिनट) | 8मिलि*8मिली |
| मिलाप पैड दूरी (न्यूनतम) | 8मिली |
| सहिष्णुता (न्यूनतम) | ± 0.1 मिमी |
| उपलब्ध टुकड़े टुकड़े सामग्री | कृपया.पालतू पशु।FR4-प्ल |
| कॉपर पन्नी मोटाई |
12um, 18um, 35um, 70um
|
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: लुनफेंग एक निर्माता / कारखाना है।हम 26 साल के लिए मेम्ब्रेन स्विच, 10 साल के लिए टच पैनल में विशेषज्ञता रखते हैं।
Q2: अगर मैं आपको निर्माण के लिए भेजता हूं तो क्या मेरी स्विच फ़ाइल सुरक्षित है?
ए: हम ग्राहक के डिजाइन प्राधिकरण का सम्मान करते हैं और बिना किसी और के लिए कभी भी टच पैनल का निर्माण नहीं करेंगे
आपकी अनुमति।एनडीए स्वीकार्य है।
Q3 : क्या आप बिना फाइल के मेम्ब्रेन स्विच/ग्राफिक ओवरले/कैपेसिटिव या रेसिस्टिव टच पैनल सैंपल कॉपी कर सकते हैं?
ए: हां, हम आपके नमूने के अनुसार झिल्ली स्विच / ग्राफिक ओवरले / टच पैनल क्लोन कर सकते हैं।
Q4: आप क्या भुगतान स्वीकार करते हैं?
ए: टीटी / वेस्टर्न यूनियन।
Q5: आपका शिपिंग तरीका क्या है?
ए: 1. डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा माल भेजने के लिए हमारे पास अपना खुद का फारवर्डर है।
2. यदि आपके पास अपना फारवर्डर है, तो हम उनके साथ सहयोग कर सकते हैं।
Q6: MOQ के बारे में कैसे?
ए: नहीं MOQ।
Q7: आपका मुख्य बाजार क्या है?
ए: यूरोप, यूएसए, ब्राजील, रूस, तुर्की, ईरान, ऑस्ट्रिया, सिंगापुर ...
